- HTL系列全向車
- 產品簡介
- OmniTurtle HTL系列全向車可以提供1-100T的承載能力，并可實現在平面內向任意方向的平移、自轉、平移加自轉運動。常應用于風電設備制造、列車總裝、飛機總裝等領域。由于它具有的全向移動性能，操作員可以操作平臺托舉重物實現精確定位對接、裝配，大大簡化了裝配工藝，增強了操作性，降低了裝配風險，提高了生產效率。對于一些不適宜用行車起吊搬運的零部件，或在室內起吊困難的部件，以及需要廠內長距搬運的重型部件，OmniTurtle全向車都能給出很好的解決方案。

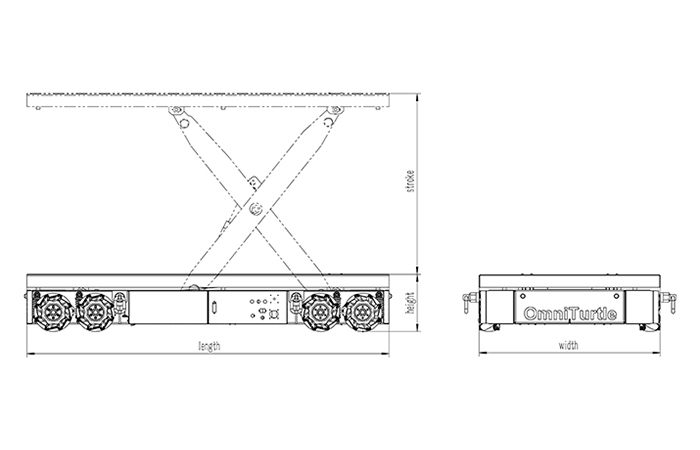

- 外形尺寸
- 型號參數
-
型號 HTL
160-1504HTL
120-2004HTL
400-20A04HTL
700-2504HTL
1200-3104HTL
2200-3604HTL
3000-4004HTL
5000-5004HTL
7500-5804外形尺寸(長) 900mm 900mm 1500mm 1800mm 2300mm 2700mm 3000mm 3300mm 3600mm 外形尺寸(寬) 700mm 700mm 1000mm 1200mm 1500mm 1800mm 2000mm 2200mm 2200mm 外形尺寸(高) 300mm 320mm 340mm 390mm 450mm 500mm 550mm 660mm 750mm 舉升行程 300mm 300mm 600mm 800mm 1100mm 1300mm 1400mm 1500mm 1600mm 承載能力 160kg 120kg 400kg 700kg 1200kg 2200kg 3000kg 5000kg 7500kg 設備自重 150kg 150kg 300kg 650kg 1300kg 1900kg 2700kg 3300kg 4400kg 輪型號 CMA-15 CMA-20 CMA-20A CMA-25 CMA-31 CMA-36 CMA-40 CMA-50 CMA-58 輪直徑 156.5mm 203.2mm 203.2mm 254mm 310mm 360mm 406.4mm 508mm 584mm 單輪承載能力 100kg 80kg 240kg 380kg 650kg 1100kg 1600kg 2300kg 3100kg 輪數量 4 驅動電機數量 4 最小轉彎半徑 0m 移動速度 0-0.5m/s 可調精度 S:普通型 ±10mm P:精密型 ±1mm 地面最大受壓 6N/mm² 11N/mm² 7.5N/mm² 車輪獨立懸掛行程 20mm 25mm 操作方式 遙控操作/接受上位機通信指令控制 電池類型 鋰電池 鉛酸電池 典型續航時間 12h 充電器供電 AC110V/AC220V 50HZ (特殊電壓可定制） 充電器功率 0.35kw 0.35kw 0.35kw 0.5kw 1kw 1.5kw 2kw 3.3kw 5kw 滿放充電時間 4h 8h 防護等級 IP54 工作環境 溫度：0~+45℃；濕度：≤95%，無凝露 儲存環境 溫度：-5℃~+60℃；濕度：≤95%，無凝露、結冰 型號 HTL
350-1508HTL
250-2008HTL
1000-20A08HTL
1600-2508HTL
2700-3108HTL
5000-3608HTL
7000-4008HTL
11000-5008HTL
15000-5808外形尺寸(長) 1200mm 1200mm 2000mm 2400mm 3000mm 3600mm 4000mm 4400mm 4800mm 外形尺寸(寬) 700mm 700mm 1000mm 1200mm 1500mm 1800mm 2000mm 2200mm 2200mm 外形尺寸(高) 300mm 320mm 340mm 390mm 450mm 500mm 550mm 660mm 750mm 舉升行程 500mm 500mm 900mm 1200mm 1400mm 1600mm 1800mm 1800mm 2000mm 承載能力 350kg 250kg 1000kg 1600kg 2700kg 5000kg 7000kg 11000kg 15000kg 設備自重 200kg 200kg 430kg 900kg 1900kg 2700kg 3800kg 4700kg 6300kg 輪型號 CMA-15 CMA-20 CMA-20A CMA-25 CMA-31 CMA-36 CMA-40 CMA-50 CMA-58 輪直徑 156.5mm 203.2mm 203.2mm 254mm 310mm 360mm 406.4mm 508mm 584mm 單輪承載能力 100kg 80kg 240kg 380kg 650kg 1100kg 1600kg 2300kg 3100kg 輪數量 8 驅動電
機數量S:普通型 4 P:精密型 4 8 最小轉彎半徑 0m 移動速度 0-0.5m/s 可調精度 S:普通型 ±10mm P:精密型 ±1mm 地面最大受壓 6N/mm² 11N/mm² 7.5N/mm² 車輪獨立懸掛行程 20mm 25mm 操作方式 遙控操作/接受上位機通信指令控制 電池類型 鋰電池 鉛酸電池 典型續航時間 12h 充電器供電 AC110V/AC220V 50HZ (特殊電壓可定制） 充電器功率 0.7kw 0.7kw 0.7kw 1kw 2kw 3.3kw 5kw 7kw 10kw 滿放充電時間 4h 8h 防護等級 IP54 工作環境 溫度：0~+45℃；濕度：≤95%，無凝露 儲存環境 溫度：-5℃~+60℃；濕度：≤95%，無凝露、結冰
- 產品展示
-

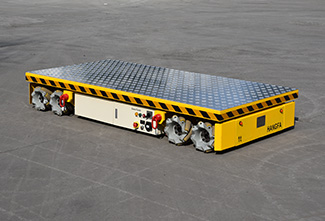

產品實景圖

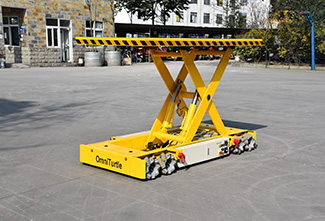

產品實景圖

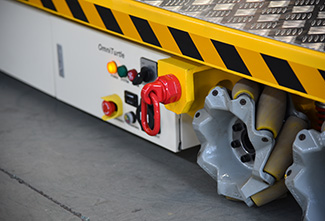

產品實景圖

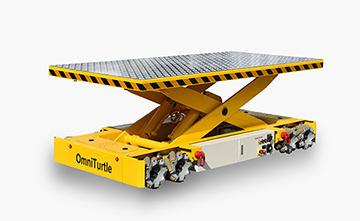

產品實景圖
* 可選激光防撞傳感器。
* 可選多車聯動功能。
* 可選主動液壓平衡獨立懸掛。
* 八輪以上車體參數未列出，請與我們聯系。
* 產品會不斷改進升級，表內參數可能存在變動，恕不另行通知。
* 多數參數未達到技術極限，可根據您的需求調整、定制，請與我們聯系。
