- YL34系列液壓機
- 產品簡介

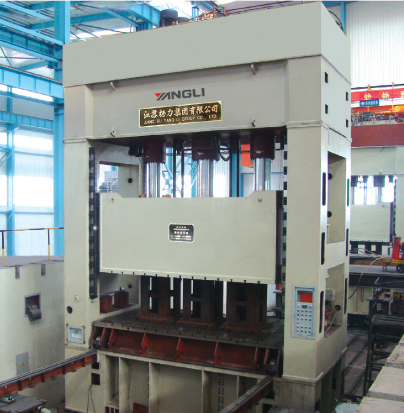

- YL34系列框架式單動薄板拉伸（沖壓）液壓機
■ 采用計算機優化結構設計，為全鋼板焊接框架式結構。并經壁回火處理，精度保持性好。
■ 液壓控制系統采用插裝閥集成系統，動作可靠、流量大，內泄小，使用壽命長，系統高度集成，減少了連接管路與泄漏點。
■ 采用按扭集中控制，具有調整、手動和半自動（定程單次和定壓?jiǎn)未危┤N操作方式。
■ 四角八面導軌，導向精度高，抗偏載能力強，并采用集中潤滑。
■ 新型油缸密封元件，可靠性高壽命長。
■ 滑塊運行速度快，工作效率高。
■ 滑塊的工作壓力、空載快速下行和慢速工進的行程范圍均可根據工藝需要進行調整。
■工作臺墊板下方設有液壓墊，工作臺墊板上面設有足夠的頂桿孔、液壓墊的工作范圍分為拉伸、頂出和不頂出三種。
- 規格參數
|
|
YL34-100 |
YL34-160 |
YL34-200 |
YL34-250 |
YL34-315 |
YL34-400 |
YL34-400A |
YL34-500 |
||
|
公稱力 |
kN |
1000 |
1600 |
2000 |
2500 |
3150 |
4000 |
2000+1000×2 |
5000 |
|
|
回程力 |
kN |
160 |
210 |
240 |
400 |
600 |
500 |
240+165×2 |
900 |
|
|
滑塊行程 |
mm |
510 |
560 |
710 |
710 |
800 |
800 |
800 |
900 |
|
|
開口高度 |
mm |
800 |
900 |
1120 |
1120 |
1200 |
1200 |
1200 |
1400 |
|
|
液壓墊公稱力 |
kN |
400 |
630 |
630 |
1000 |
1250 |
1250 |
1250 |
2000 |
|
|
液壓墊回程力 |
kN |
147 |
250 |
250 |
320 |
360 |
360 |
360 |
780 |
|
|
液壓墊行程 |
mm |
200 |
200 |
250 |
250 |
300 |
300 |
300 |
350 |
|
|
滑塊速度 |
空程下行 |
mm/s |
150 |
160 |
200 |
220 |
140 |
180 |
180 |
150 |
|
工作 |
mm/s |
11~22 |
7~16 |
8~19 |
9~20 |
8~19 |
9~20 |
9~20 |
10~22 |
|
|
回程 |
mm/s |
130 |
100 |
140 |
120 |
90 |
160 |
130 |
120 |
|
|
液壓墊速度 |
上升 |
mm/s |
55 |
40 |
60 |
50 |
45 |
60 |
60 |
55 |
|
退回 |
mm/s |
160 |
105 |
150 |
155 |
165 |
220 |
220 |
140 |
|
|
工作臺尺寸 |
左右 |
mm |
690 |
1000 |
1200 |
1200 |
1500 |
1750 |
2000 |
2200 |
|
前后 |
mm |
630 |
800 |
1000 |
1000 |
1200 |
1250 |
1500 |
1600 |
|
|
液壓墊尺寸 |
左右 |
mm |
350 |
650 |
950 |
950 |
1120 |
1270 |
1420 |
1720 |
|
前后 |
mm |
350 |
650 |
800 |
800 |
820 |
820 |
1120 |
1120 |
|
|
外形尺寸 |
左右 |
mm |
2880 |
2980 |
3280 |
3380 |
3900 |
4250 |
4500 |
4700 |
|
前后 |
mm |
1650 |
1770 |
2000 |
2100 |
2500 |
2750 |
300 |
3100 |
|
|
地面上高度 |
mm |
3250 |
3350 |
3900 |
4300 |
5200 |
5350 |
5600 |
5800 |
|
|
主電機功率 |
kW |
15 |
15 |
22 |
30 |
37 |
2×22 |
2×22 |
2×30 |
|
|
機器總重量 |
kg |
7000 |
10300 |
13000 |
16200 |
25000 |
31000 |
40000 |
57000 |
|
|
|
YL34-500A |
YL34-630 |
YL34-630A |
YL34-800 |
YL34-800A |
YL34-800B |
YL34-1000 |
||
|
公稱力 |
kN |
2500+1250×2 |
3150×2 |
3150+1600×2 |
8000 |
4000+2000×2 |
4000+2000×2 |
10000 |
|
|
回程力 |
kN |
400+277×2 |
450×2 |
450+210×2 |
1000 |
500+240×2 |
500×2 |
1350 |
|
|
滑塊行程 |
mm |
1000 |
900 |
1200 |
1000 |
1300 |
1300 |
1000 |
|
|
開口高度 |
mm |
1400 |
1500 |
1600 |
1800 |
1800 |
1800 |
1800 |
|
|
液壓墊公稱力 |
kN |
1000×2 |
1250×2 |
1000×2 |
1600×2 |
1600×2 |
1000+500×4 |
2000×2 |
|
|
液壓墊回程力 |
kN |
320×2 |
360×2 |
320×2 |
600×2 |
600×2 |
450 |
580×2 |
|
|
液壓墊行程 |
mm |
350 |
350 |
400 |
400 |
400 |
400 |
400 |
|
|
滑塊速度 |
空程下行 |
mm/s |
170 |
150 |
160 |
150 |
200 |
200 |
160 |
|
工作 |
mm/s |
10~19 |
8~19 |
8~19 |
8~18 |
8~18 |
8~18 |
8~19 |
|
|
回程 |
mm/s |
100 |
130 |
130 |
140 |
140 |
140 |
140 |
|
|
液壓墊速度 |
上升 |
mm/s |
55 |
45 |
60 |
45 |
45 |
95 |
45 |
|
退回 |
mm/s |
170 |
165 |
185 |
125 |
125 |
150 |
155 |
|
|
工作臺尺寸 |
左右 |
mm |
3000 |
2500 |
3500 |
2200 |
3500 |
4000 |
2500 |
|
前后 |
mm |
2000 |
1800 |
2000 |
1600 |
2000 |
1800 |
1800 |
|
|
液壓墊尺寸 |
左右 |
mm |
2320 |
2020 |
2920 |
1570 |
2920 |
3070 |
2020 |
|
前后 |
mm |
1420 |
1270 |
1420 |
1120 |
1420 |
1120 |
1270 |
|
|
外形尺寸 |
左右 |
mm |
5600 |
5100 |
4700 |
4900 |
4800 |
6000 |
4000 |
|
前后 |
mm |
3500 |
3400 |
3600 |
3300 |
3700 |
3200 |
3500 |
|
|
地面上高度 |
mm |
6200 |
6200 |
7200 |
6700 |
8000 |
7500 |
6800 |
|
|
主電機功率 |
kW |
2×30 |
2×37 |
2×37 |
3×30 |
3×30 |
3×30 |
3×37 |
|
|
機器總重量 |
kg |
85000 |
80000 |
115000 |
90000 |
130000 |
145000 |
100000 |
|
|
|
|
|
YL34-1000A |
YL34-1250 |
YL34-1500 |
YL34-1500A |
YL34-2000 |
|
公稱力 |
|
kN |
4000+3000×2 |
6300+3150×2 |
6000+4500×2 |
6000+4500×2 |
8000+6300×2 |
|
回程力 |
|
kN |
560×2 |
850+600×2 |
625×2 |
625×2 |
1000+850×2 |
|
滑塊行程 |
|
mm |
1500 |
1300 |
1500 |
1600 |
1600 |
|
開口高度 |
|
mm |
2200 |
1800 |
2000 |
2200 |
2200 |
|
液壓墊公稱力 |
|
kN |
700×4+1250 |
2000×2 |
1000×4+1600 |
1000×4+1600 |
1600×4 |
|
液壓墊回程力 |
|
kN |
400 |
580×2 |
610 |
610 |
600×4 |
|
液壓墊行程 |
|
mm |
400 |
400 |
450 |
450 |
500 |
|
滑塊速度
|
空程下行 |
mm/s |
280 |
150 |
150 |
150 |
130 |
|
工作 |
mm/s |
15~30 |
7~15 |
8~19 |
8~19 |
8~18 |
|
|
回程 |
mm/s |
250 |
90 |
150 |
150 |
150 |
|
|
液壓墊速度
|
上升 |
mm/s |
150 |
45 |
100 |
100 |
55 |
|
退回 |
mm/s |
150 |
155 |
150 |
150 |
145 |
|
|
工作臺尺寸
|
左右 |
mm |
4500 |
3500 |
4000 |
4500 |
4600 |
|
前后 |
mm |
2600 |
2000 |
2600 |
2600 |
2600 |
|
|
液壓墊尺寸
|
左右 |
mm |
3520 |
2920 |
3220 |
3520 |
3820 |
|
前后 |
mm |
1870 |
1420 |
2020 |
1870 |
2020 |
|
|
外形尺寸 |
左右 |
mm |
6800 |
5500 |
5600 |
6100 |
6200 |
|
前后 |
mm |
4000 |
3800 |
4000 |
4000 |
4200 |
|
|
地面上高度 |
mm |
9000 |
7300 |
8000 |
8300 |
8600 |
|
|
主電機功率 |
kW |
3×55 |
3×37 |
3×55 |
3×55 |
3×75 |
|
|
機器總重量 |
kg |
210000 |
180000 |
240000 |
265000 |
37000 |
|
