- 產品簡介

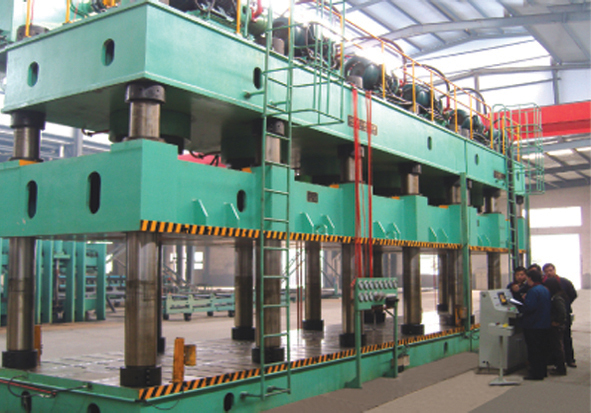

- YL89系列汽車縱梁成型液壓機
■ 機床有單機和雙機聯動兩種形式；
■ 機床三梁為焊接構件，均經壁爐整體回火，大型數控落地鏜銑床加工，精度保持性好；
■ 機身采用多柱式結構，立柱表面經中頻淬火處理，強度好、硬度高，耐磨抗拉傷。
■ 滑塊行程采用進口位移傳感器檢測發訊，閉環控制，電液比例泵執行，油缸同步效果好，滑塊抗偏載能力較強。
■ 機床設有獨立的電器柜，采用日本三菱PLC+觸摸屏控制，通過操作面板實現集中操作，半自動狀態下動作規范分定壓和定程兩種方式，定壓狀態具有保壓延時和自動返程功能。
■ 機床設有雙手操作、多處急停，過載保護、偏載保護、安全護欄等安全措施。
■ 根據用戶需要可為機床配置上打料機構，下液壓墊、換模升降導軌、移動工作臺等，并可以為用戶提供框架式結構的機床。Compass Q2快速上手。
|
|
YL89-1600 |
YL89-2000 |
YL89-2400 |
YL89-3500 |
YL89-4000 |
YL89-4500 |
YL89-6300 |
||
|
公稱力 |
kN |
4000×4 |
5000×4 |
4000×6 |
8750×4 |
6733×6 |
7500×6 |
10500×6 |
|
|
回程力 |
kN |
500×4 |
570×4 |
500×6 |
1020×4 |
1110×6 |
1150×6 |
840×6 |
|
|
滑塊行程 |
mm |
900 |
900 |
900 |
900 |
1000 |
900 |
1000 |
|
|
開口高度 |
mm |
1500 |
1500 |
1500 |
1400 |
1600 |
1500 |
1600 |
|
|
頂出力 |
kN |
400×8 |
500×8 |
400×12 |
400×8 |
520×12 |
480×12 |
630×12 |
|
|
頂缸回程力 |
kN |
250×8 |
280×4 |
250×12 |
250×8 |
260×12 |
210×12 |
250×12 |
|
|
頂出行程 |
mm |
300 |
300 |
300 |
250 |
300 |
300 |
300 |
|
|
滑塊速度 |
空程下行 |
mm/s |
120 |
120 |
130 |
110 |
100 |
100 |
150 |
|
工作 |
mm/s |
8.5 |
8 |
9.5 |
8.5 |
9 |
8 |
9 |
|
|
回程 |
mm/s |
70 |
70 |
75 |
70 |
55 |
55 |
100 |
|
|
頂出速度 |
上升 |
mm/s |
40 |
40 |
45 |
45 |
70 |
60 |
40 |
|
退回 |
mm/s |
105 |
95 |
75 |
80 |
135 |
140 |
100 |
|
|
工作臺有效尺寸 |
左右 |
mm |
7000 |
8000 |
4500×2 |
9000 |
8000+4000 |
6000×2 |
12500 |
|
前后 |
mm |
1800 |
1850 |
1800 |
2420 |
2290 |
2290 |
3000 |
|
|
工作臺有效尺寸 |
左右 |
mm |
7000 |
8000 |
4500×2 |
9000 |
8000+4000 |
6000×2 |
12500 |
|
前后 |
mm |
1150 |
1150 |
1150 |
1500 |
1500 |
1500 |
2000 |
|
|
外形尺寸 |
左右 |
mm |
7400 |
8400 |
9500 |
9200 |
12010 |
12500 |
13000 |
|
前后 |
mm |
3500 |
3550 |
3500 |
3800 |
3200 |
3900 |
4500 |
|
|
地面上高度 |
mm |
5600 |
5900 |
5900 |
6100 |
4620 |
6500 |
7200 |
|
|
主電機功率 |
kW |
45×4 |
45×4 |
55×4＋11×2 |
55×6 |
75×6 |
75×6 |
75×6＋11×4 |
|
|
機器總重量 |
kg |
110000 |
160000 |
250000 |
240000 |
280000 |
300000 |
520000 |
|
