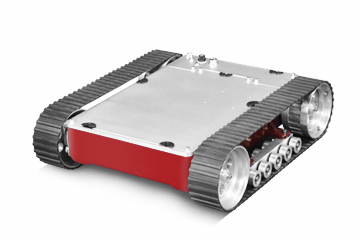

- Compass L1 履帶式平臺
- 產品簡介
- Compass系列機器人平臺，是基礎型的小型機器人平臺，旨在以高的性價比為客戶提供一個完整、多接口、高可靠性的移動機器人系統。Compass L1是履帶式輪系的機器人平臺，動力系統有雙電機和四電機系統可選，能夠適應各種泥濘、溝壑、階梯的運行環境，并能高性能地實現各種運動。平臺底盤采用整體鋁合金鑄造成型工藝，使用大功率的空心杯電機作為驅動，并配有多軸伺服驅動器，支持CAN總線及RS232接口。開發包向用戶提供完整的設備通信協議以及基于STM32F407的示例與演示程序源碼，使用戶能夠?qū)ompass L1快速上手。
- 特性
- 履帶式輪系鋁合金整體成型底盤空心杯直流伺服電機伺服驅動器DEMO開發板及應用代碼

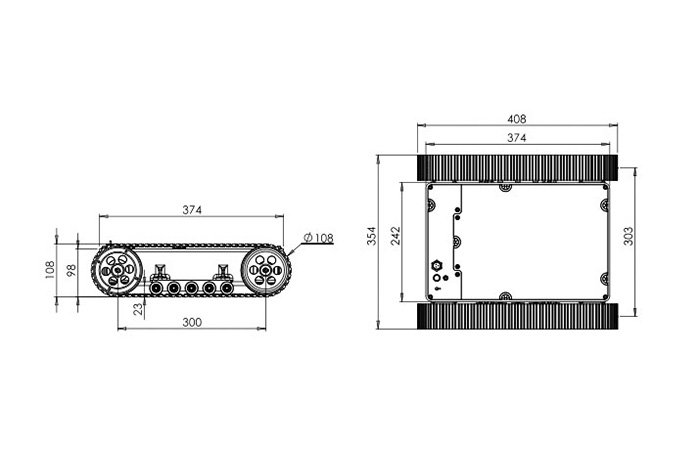

- 外形尺寸
- 規格參數
-
機身形式: 鋁合金一體成型 外形尺寸: 408×354×108 驅動輪: 履帶輪 驅動輪直徑: 108mm 驅動方式: 二/四電機組合驅動 懸掛形式: 無懸掛 車身最小離地間隙: 23 整機重量: 9kg 額定負載能力: 30kg 電機類型: 空心杯直流伺服電機 電機額定功率: 30W 電機編碼器: 500線/轉，A、B相輸出 電機數量: 2/4 電機驅動: 伺服驅動器，CAN總線、RS232通信接口 最大移動速度: 0.8m/s 最大自轉速度: 160°/s 最小轉彎半徑: 0m 適應的地形: 室內、室外普通路面及泥濘路面 典型續航時間: 約8h（負載5kg，運行速度0.6m/s,運行率70%） 待機時間: >30h 車載電源輸出: [email protected] / [email protected] / 電池電壓(22.4~29.2V)@>5A 電源保險管預設規格: 5×20/10A 電池: 24V/7.8Ah鋰離子電池 電池快速更換: 支持 充電器: 輸入:AC220V~240V / 充電電流:3A / 接口:直插式 DEMO開發板: RHF407開發板（CAN×2，RS232×2，TTL×1，RS485×1，SPI×1，I2C×1，ADC×8，DAC×2，PWM×8，LED×2，按鍵×2， 獨立I/O×24，可復用I/O×29，TF卡接口×1，RTC后備電池座，可復用TFT LCD接口×1） 附件: 電池充電器、ULB-1超聲傳感器×5
- 主要部件
-
- HFmotor-3230空心杯直流伺服電機
- QMA-10工業級全向輪，是航發公司經典系列的全向輪產... 詳情
- IMDR4伺服驅動器
- QMA-10工業級全向輪，是航發公司經典系列的全向輪產... 詳情
- RHF407開發板
- QMA-10工業級全向輪，是航發公司經典系列的全向輪產... 詳情
- ULB-1超聲測距傳感器
- QMA-10工業級全向輪，是航發公司經典系列的全向輪產... 詳情

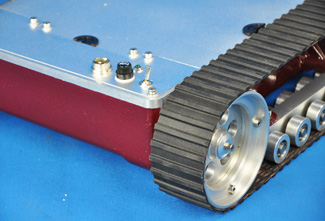

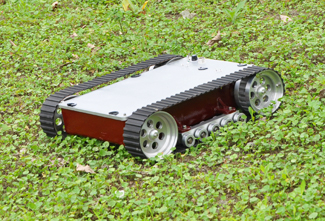

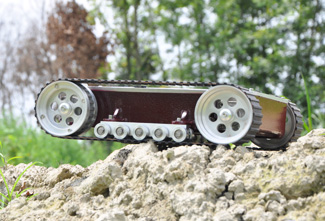

- 產品展示
-
機器人附件
機器人附件
機器人附件
機器人附件 - 視頻展示
- 典型研究與應用領域
- 模式識別技術研究 電子工程實驗 搬運與倉儲應用 路徑規劃技術研究 機械工程實驗 監控與偵查應用 自動駕駛技術研究 嵌入式系統開發與實驗 機器人競賽 傳感器技術研究 圖像處理技術研究 地圖繪制應用 人工智能技術研究 多機器人合作技術研究 柔性制造系統應用
- 可選附件 更多...
- HMC-01遙控手柄 LPC-16巡線傳感器 ULB-1超聲測距傳感器 激光雷達 GPS定位器 Kinect體感傳感器
- 文檔下載
- Compass L1.pdf
